一、  產品概述

型號：WS-LCCJ-300A

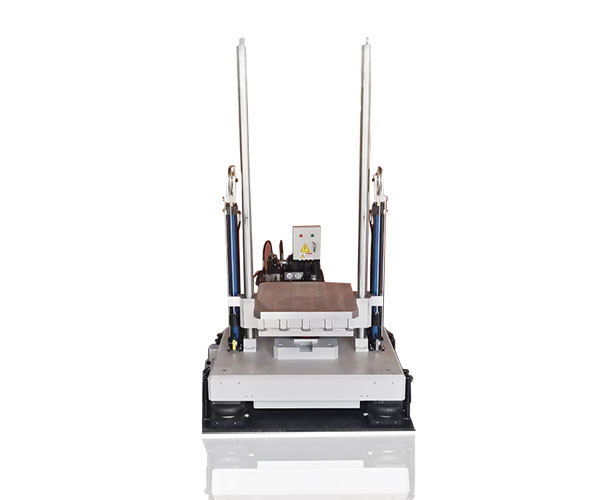

全自動落錘沖擊測試系統，用于測量和確定產品或包裝的抗沖擊性能，考核試品在沖擊環境下功能的可靠性和結構的完好性。系列沖擊臺可執行常規的半正弦波、

梯形波、后峰鋸齒波等經典沖擊試驗，以模擬產品在實際環境中所遭受的沖擊波及沖擊能量，從而為改進產品系統或優化產品的包裝以及結構。

主要作為產品設計驗證和質量控制的手段，用于模擬電工電子元器件、設備及其他產品在使用和運輸過程中承受的非多次重復的機械沖擊，考核其功能的可靠性和結構

的完好性，以評價其對沖擊環境的適應性，其次還用于微電子器件的內強度試驗。

液壓提升垂直沖擊試驗系統采用液壓提升，具有提升平穩，噪音小等優點?？諝鈴椈蓽p振裝置，減小沖擊對周圍環境的影響。采用高壓油液制動剎閘裝置，克服了機械式

制動帶給試品的附加沖擊，制動可靠，無噪音。同時，液壓提升垂直沖擊試驗系統在設計中，考慮多重安全防護措施，如斷電保護功能、安全連鎖保護裝置、油源待機卸荷等，

多方面確保設備在工作時工作臺面不會因意外跌落而危及人身、被試件和設備安全。

液壓提升垂直沖擊試驗系統可進行常規的半正弦波、后峰鋸齒波以及梯形波的沖擊試驗，滿足GB/T2423.5-95、GJB150.18、GJB360.23、GJB548B-2005、IEC68-2-27-2008等標準。

二、  功能特點

WS-系列液壓沖擊試驗系統集成了液壓系統、沖擊控制儀以及測量儀，它們共同和臺體組成了整個沖擊試驗系統。系列液壓沖擊試驗臺，具有如下功能特點。

 雙導向支柱：結合液壓平衡升降系統，潤滑性好，無噪音，全自動定位臺面；

 升降高度的自動控制：高度設定完成后，可自動、手動控制臺面升降高度，準確度高，重復性能好；

 精準的試驗數據：高性能的鍛造/焊接鋁制臺面具有高強度和高耐磨性，優化設計的結構提高了一階固有頻率，保證了波形的傳遞過程中無雜波，提高了試驗數據的精度和準確性；

 可靠的制動系統：內置制動機構，避免反彈造成的二次沖擊，更為安全平穩的定位臺面；

 多種波形發生器：更換不同的波形發生器，可以實現不同的加速度值、脈沖持續時間；

 安裝方便：設備自帶高性能緩沖隔振裝置，無需專用地基，安裝方便、可靠；

 完善的測量系統：系統內存各種標準的波形容差帶，方便用戶調整、套用，自動完成試驗結束后的試驗報告生成（客戶根據需要選配）；

 系統的兼容性能：可與多種沖擊測量分析軟件系統兼容，提供用戶更多的選擇空間。

 更為可靠的安全保護措施，如意外斷電防跌落保護等。

 試驗操作全部在計算機上完成，使用方便，自動化程度高；

 系統保留了手動操作功能，方便檢修時脫機使用；

 高重復性：試驗高度的自動控制，高分辨率編碼器測量提升高度，試驗復現能力強，準確度高；

 自主開發的控制軟件，從實際使用需求出發，通過設置相關參數即可完成試驗數據的調整，方便快捷；

 增加了“更換發生器”功能鍵，使用者只需點擊此鍵，工作臺面就可以自動上升到所需高度，并且在完成后，自動復位；

 增加了安全銷并聯停機功能：只有在安全銷被安全取出臺體并插入啟動開關后，設備才可進行其它操作，否則，一切功能鍵失效，無法操作；

 完整、強大的數據庫管理功能，可完成數據的保存、調用、復現等功能；

 試驗數據可以多種形式輸出，生成試驗報告、文檔或表格；

 系統內存各種波形容差帶，方便用戶調整、套用，完成試驗后自動生成試驗報告。提供GB/T2423.5-95，GJB150.18，GJB360.23，GJB548B-2005，IEC68-2-27-2008等標準容差帶；

 選配的多種形式的安全防護欄，可滿足用戶不同等級的安全防護需求。

三、  技術參數

液壓提升垂直沖擊試驗系統主要技術參數，如下表所示：

 設備主要技術參數表

四、 系統構成和工作原理

1.  系統組成

液壓提升垂直沖擊試驗系統由沖擊臺臺體、液壓油源系統、測量控制系統和波形發生器四部分組成。

2.  液壓垂直沖擊試驗系統工作原理

液壓提升垂直沖擊試驗系統是以液壓驅動、油缸提升的方式將工作臺面提升到設定高度，臺面自由下落，與安裝在底座上的波形發生器碰撞，產生一個沖擊波形，

從而完成一次沖擊試驗。型沖擊臺為了使試品平穩緩慢上升，系統采用兩個液壓缸為提升動力，一方面可以減小液壓源壓力，克服液壓油溫的上升，

主要是為了減小和工作臺連接處受力，提高了系統的可靠性。

液壓缸活塞桿設計伸出長度為0.75m，活塞桿上部為一滑輪，通過鋼絲繩帶動工作臺提升。因此系統提升力大，提升平穩，且提升速度可調。液壓缸活塞桿伸出長度為0.75m，

通過滑輪繞組后，工作臺較大可以提升近1.5m高度，可以實現較大的沖擊能量。

系統的到位后鎖緊和防止二次反彈均由安裝在工作臺導耳和導向柱之間的液壓制動機構實現。液壓制動機構采用高壓油動力源，可以快速、可靠地制動，防止二次反彈。

提升的高度通過安裝在底座上的光電編碼器組件測量，光電編碼器測量具有精度高、抗干擾能力強，可靠性高，保證了沖擊的重復性。

為了減小系統對地面的沖擊力，沖擊臺設計了自緩沖系統，系統由大質量底座、高性能阻尼器、空氣氣囊組成。不考慮負載，固有頻率設計為3.5Hz左右。

減振系統一方面大大減小工作臺沖擊傳遞到地面的沖擊力。另一方面，對沖擊波形也具有很好的高頻濾波作用。

五、  分部介紹

1.     機械臺體

沖擊臺臺體主要由提升機構、導向裝置、制動機構、高度計數裝置、工作臺面及緩沖組件等組成。注：工作臺面布孔可根據用戶需求定制。

2.     液壓系統

液壓系統是由油泵電機，低壓油泵，高壓油泵，各種壓力控制閥，流量控制閥，方向控制閥，功能控制閥以及油箱，油管，濾油器，壓力表等組成，

它們分別完成對壓力，流量，方向的控制，以及完成特定的功能。液壓系統為工作臺面的升降，制動提供了動力，并與控制系統一起完成沖擊試驗。
