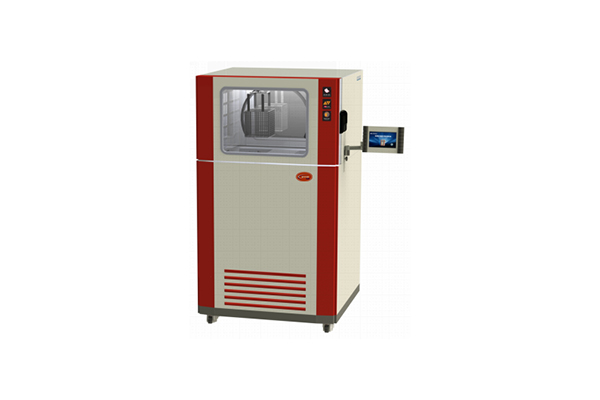

產品型號

 WS-CJ-18L

基本配置

1.高溫槽  1個

2.低溫槽  1個

3.測試用油：沸點和燃點超過300℃的商用級油  20L

4.風槍1個

5.三氯乙烷或三氯乙烯溶液  20L

6.三氯乙烷或三氯乙烯試驗盆  1個

裝載容量

18L

裝載重量

10kg

測試用油

沸點和燃點超過300℃的商用級油

載冷劑（合成油）加注量

≈20.3L（單槽） 40.6L(雙槽）

提籃尺寸

（W×D×H）

150×150×80 mm

液槽內箱尺寸（單槽）（W×D×H）

250×450×300 mm（制造材料可以長期存放三氯聚乙烷或乙烯）

設備外形尺寸

（W×D×H）

≈950×1050×1550  mm

箱體重量

約450kg

高溫槽溫度范圍

室溫+25℃～+350℃

低溫槽溫度范圍

15℃~35℃

沖擊溫度范圍

15℃～+350℃

溫度波動度

≤±0.5 ℃（恒定狀態時）

溫度偏差

≤±2℃（恒定狀態時）

高低溫沖擊提籃轉換時間

≤8S

升溫速率

≥20℃/min（空載、非線性）

供電電源

三相五線制/380VAC，50Hz

裝機功率

≤30KW

工作噪聲

≯68dB(A)

風槍

冷風、熱風均可

冷卻方式

風冷

制冷方式

斯特林制冷系統（SMRC），加低溫冷頭，比傳統的二元復疊系統更加可靠穩定，更加節能。

提籃驅動單元

高可靠電動驅動系統，采用臺灣的螺桿減速電機，運行安全可靠。

熱傳導介質

合成導熱油。價格高昂的進口油分高低溫兩種，沖擊試驗混合以后還要更換。我們采用中國科學院研制的合成導熱油，同一種工質，同時耐受高低溫，無需換油，在使用過程中，只需進行少許的添加即可。

加熱系統

鎳鉻合金不銹鋼加熱器，專業廠家生產

溫度傳感器

高溫區、低溫區和產品區各有1個溫度傳感器，瑞典進口A級Pt100

溫度變送器

瑞典INOR高精度溫度變送模塊

控制系統

偉思自研

可編程控制器

觸摸操作屏

超大真彩7″觸摸屏+自主開發界面

全角度自由調節平臺，便于操控

WinCE操作系統

可提供C++、Labviw等全系列驅動代碼，可以實現二次開發。

產品附件

Φ50mm引線孔1個，并配備配套硅膠軟塞、遠程控制軟件，

試驗?zāi)Ｊ?/p>

高溫試驗、低溫試驗及沖擊試驗，根據需要自由設定

數據存儲

配備USB/R232接口，全部運行數據實現自由存儲，并可實現自由導出

遠程控制

配備RS232接口，可實現遠程監測和控制

滿足標準

　　l GB/T10592-2008 高低溫試驗箱技術條件

　　l GB/T 2423.2-2001 試驗B：高溫試驗方法

　　l GJB 150.3A-2009高溫試驗

　　l GJB150.*-2009 軍用設備實驗室環境試驗方法第5部分：溫度沖擊試驗

　　l GB/T5170.2-2008電工電子產品環境試驗設備基本參數鑒定方法

　　l 溫度試驗設備

　　l GB/T 2423.22-2002 電工電子產品環境試驗第 2部分:試驗方法試驗N:溫度變化

備注

A．結構形式-*設計，緊湊高效

產品優勢

采用先進制冷技術，實現快速降溫，高效節能；

超緊湊外形，節約占地空間；

性能卓越，技術指標優于國軍標要求；

先進的自動控制系統，大尺寸高分辨率觸摸屏，一鍵啟停，操作便捷；

配備完善的保護裝置，充分保障設備及試驗安全。

總

體

闡

述

本設備采用左右結構形式，左邊試驗艙，右邊是制冷系統和控制臺，下一欄例舉小型液槽式?jīng)_擊箱的結構，本案大型設備不能采用上下結構，否則設備過高，不利于操作。

1

結構形式

本產品為兩槽式結構，由高溫槽、低溫槽、制冷機組及控制系統等部分組成。外形緊湊，節約占地空間，要小于傳統復疊技術產品。同時，在緊張的空間中，器件布置合理，通風合理，便于后期維護；

引進意大利ACS技術，采用電動驅動裝置帶動樣品提籃在高溫槽和低溫槽之間移動，轉換速度快，可靠性高。

2

內箱材質

國際標準鏡面不銹鋼板(SUS#304  )；

內部結構強化處理，避免長期（濕）熱試驗對內壁變形的影響；

內壁采用滿焊加工工藝，消除可能存在的濕蒸汽浸入發泡層而惡化保溫效果。

3

外箱材質

采用優質冷軋鋼板，表面經酸洗磷化后靜電彩色噴塑處理。

整體強度通過軟件輔助設計；

4

保溫材質

高溫硬質聚氨脂，附加超細玻璃纖維以避免高溫狀態對發泡層的影響；

采用*二次發泡技術，增強保溫效果；并消除長期變形；

擁有業界*的意大利進口CANON（康?。┌l(fā)泡機，價值180萬人民幣。充分保障發泡工藝；先進發泡工藝，恒溫發泡車間；

5

降噪材料

高效消音材料，有效降低高頻噪音；

合理結構設計，使得運轉噪音控制在合理范圍內；

6

箱門結構

前開門設計，取放試件便捷；采用重型合頁，確保長期不變形；

門上安裝有多層鋼化防霧觀察窗,視窗上鍍有透明加熱膜，防止結露結霜，以保證試驗時視窗的可觀察性；

7

移動裝置

整體箱體固定處做隔振處理，能有效減小振動對其他設備的影響；

試驗箱整體安裝有高承重能力的水平調節腳輪，方便整體移動，從而便于在不同工位進行各種試驗。

8

觀察窗

試驗室門上設有1塊； 視窗可視范圍：W300*H450mm的導電膜防爆防霧防霜鋼化玻璃觀察窗，觀察窗上安裝有高亮度LED燈管，通過觀察窗將光源反射到試驗箱內部，安全可靠，延長使用壽命。操作面板上設有控制開關；試件安裝和試驗過程中可以有效觀察試驗箱內部狀況；

箱門四周裝有輔助加熱裝置，可防止低溫試驗時的凝露或結霜；，

同時具備導電膜防爆、防霧、防霜鋼化玻璃觀察窗，特殊定制

9

配電控制柜

總電源斷路器、控制器、配電板、散熱風機、超溫保護器

配電盤

E  安全裝置

1

安全保護

裝置

帶聲光報警并可手動復位

觸摸屏系統誤操作保護

欠電壓、電源相序保護開關

操作系統多級密碼保護

試驗箱內高低溫保護

線路保險絲(熔斷器)

電器電路系統保護

可靠接地保護

觀察燈3分鐘關閉保護

系統保護故障源的自檢和自檢信息顯示

維護保養指導

斷電恢復后自動啟動功能

2

報警記錄

內部報警記錄檔案，隨時查看；

紙質報警記錄輸出，簡單方便；

3

報警

   韓國可萊特指示燈

F  其它附屬配件

1

電 源 線

低阻抗橡膠電纜線，壓線端子處理。

2

樣品架

提籃內配備可拆卸樣品支架一個。

3

引 線 孔

配備1個Φ50mm引線孔，配合專門配套之橡膠塞，即提供了操作的便捷性，也保證了試驗箱的密封性。

G 其 它
