產品名稱

強制空氣對流干燥箱

型號

試樣限制

本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存

容積、重量和尺寸

標稱內容積

216升

內箱有效尺寸

600*600*600（mm）

外箱尺寸

800*1300*1200（mm）

重量

約150kg

性能指標

功能要求

室內真空加溫，長期穩定在所設范圍內

測試方法及

滿足標準

GB/T 4722-2017附錄A，GB/T  13557-2017第10.2.1.3條款要求

GBT 11158-2008   高溫試驗箱技術條件

GB/T 2423.2-2001   試驗B：高溫試驗方法

GBT 2423.2-2008   電工電子產品環境試驗 第2部分：試驗方法  試驗B：高溫

電工電子產品環境試驗設備基本參數檢定方法

溫度范圍

溫度范圍

室溫～300℃

控制精度

恒溫波動度：±1.0℃

溫度分辨率：0.1℃

溫度均勻度：±3%

工作環境溫度：+5～40℃

定時范圍

0～9999min

較低真空度

88~98kpa

真空泄漏率

（真空度達到-85kp以上）24H≤2%

機臺功率

輸入功率：5200W

升溫速率

室溫~80℃≤30分鐘，內箱溫度穩定時間≤60分鐘

溫度精度

顯示精度±1℃，溫度均勻度±3℃

保溫效果

試驗箱試驗溫度達到80℃，箱體表面溫度小于等于室內溫度±15℃

自動換氣功能

加氮?dú)狻⒊檎婵?、自動控?/p>

每小時換氣量不小于5次

快接口

真空箱接口為DN15不銹鋼管接口，氮?dú)饨涌跒?2mm快插接口，壓縮空氣為8mm快接口

供電條件和電源

電源電壓AC380V  50HZ

AC220V單相三線保護接地

電壓允許波動范圍：AC±10%  V

頻率允許波動范圍：（50±0.5）ＨZ

TN-S方式供電或TT方式供電

保護地線接地電阻小于4Ω

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本設備使用

測試環境條件

環境溫度為室溫～300℃、相對濕度≤85%、試驗箱內無試樣條件下

結構特征

箱體結構

控制器位于機臺下方，單門由右至左開啟

內箱物料架分多層活動可調，標準配置柵板二片

箱體有玻璃視窗

箱體有固定腳墊及活動腳輪．（如圖紙所示）

采用高密封性的硅膠密封條保障整機的密封性

擺放

共分為2層，每層一個托盤，托盤材質為304不銹鋼

內箱材質

內箱采用目前國際市場上耐高溫耐腐蝕的SUS不銹鋼，鋼板厚6mm，讓產品能夠在一個潔凈的工作環境中加工而不受到不潔凈的環境影響

外箱材質

外箱采用國際設備界中通用的1.5mmSECC鋼板,鋼板外表面采用精密雙層粉體烤漆處理，與通常的外表噴涂處理相比外觀更加美觀大方及增強了其防腐防生銹性能

保溫材質

保溫材質采用耐火纖維板加進口的強保溫性能的石巖保溫棉，比一般的保溫棉更具保溫性能，為你的電能 節約及減小對設備外圍環境溫度的影響都具有很好的性能

箱門

單開式門

大門拉手為外開啟式，以便于試驗人員自由開啟

加熱方式

采用三面加熱的熱輻射方式

加熱體為耐高溫發熱管

測試視窗

透明10mm厚鋼化玻璃視窗（位于門上）

控制面板

液晶顯示控制器、加熱開關、真空表、壓力控制開關

報警開關、計時器、計時開關、控制總電源開關，報警器，加熱輸出指示燈

加熱器

采用耐火磚內嵌發熱裝置制作成發熱板，發熱均勻

配電控制柜

總電源斷路器、溫度控制器、配電板、散熱風機、循環風機，可調超溫保護器、真空泵、真空開關、真空電磁閥

電源線孔

位于箱體背面

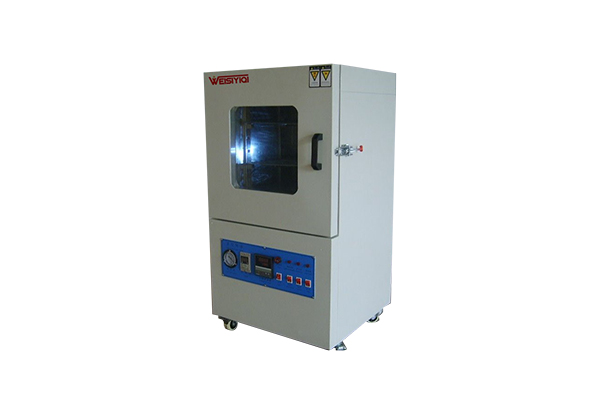

外觀圖

見圖

運輸方式

整機

電氣控制系統

溫度控制器

偉思定制液晶顯示，電容觸摸式控制器，可顯示設定溫度、當前溫度，帶P.  I. D   自動演算控制，含四組溫度報警點輸出，內部可設四段非線性溫度偏差校準，DC  0～24V輸出控制

運行方式

恒定運行

設定方式

英文界面、按鍵式輸入

設定范圍

溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)

顯示分辨率

溫度：0.1℃

輸 入

熱電偶

溫度控制

P.I.D   微積分時間加SSR模塊控制加熱輸出

計時方式

溫度偏差計時/開機計時（可選）

計時器

可設秒、分、10分、小時、10小時可切換，較大計時9999  X 10小時

附屬功能

（標準配置）

故障報警及原因、處理提示功能

斷電保護功能

上下限溫度保護功能

溫度測量

K型熱電偶/PT100鉑電阻（可選）

真空控制系統

真空泵

油封機械真空泵

真空度顯示

指標式真空表，可顯示當前真空值，不帶控制，需手動啟動停止真空泵

真空控制表

（選購）

液晶顯示按鍵式真空控制表，可設定所需真空度，顯示當前真空值，自動控制真空度大小

真空電磁閥

進口真空電磁閥控制試驗箱內真空及泄壓

安全保護裝置

試驗箱

可調式超溫保護

極限超溫

其他

超載及短路保護

使用條件

由用戶保證下列各項條件：

環境條件

設備環境溫度應保持0℃～+35℃以內，相對濕度：≤85％

對儲存環境的要求

設備環境溫度應保持0℃～+45℃以內

安裝場地要求

1、請客戶確認，安裝設備位置所需尺寸

2、試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1000mm

2、設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。
