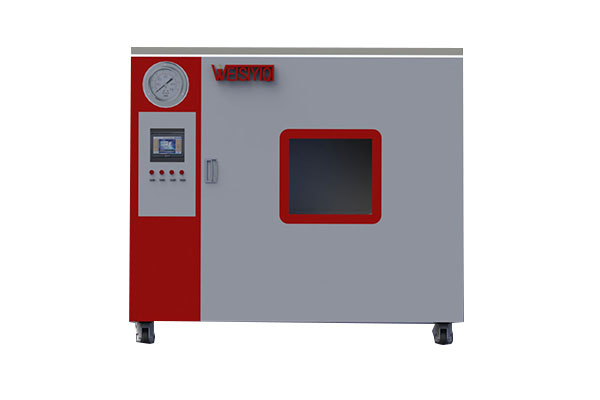

一、設備簡介：型號 WS-NYBP-800L
設備吸取國外先進經驗，并結合國內相應的實際需求所開發的一種高性能試驗臺，設備主要部件采用國產及進口廠家產品，結合美國NI公司的（LABVIEW）測控軟件，使得整臺設備操作簡單，性能穩定，通過智能PID（比例+積分+微分）控制，使系統進入穩態后無穩態誤差，改善系統在調解過程中的動態特性，超前控制消除余差，使系統波形精度更穩定準確。
高低溫耐壓爆破試驗機適用于氣密性能試驗，檢測散熱器在一定壓力條件下的密封性能，根據相關標準判斷被測試件質量是否合格。
二、設備主要組成部分：
序號 | 主要部件 | 詳細組成 | 功能描述 |
1 | 計算機控制系統 | 計算機、多功能數據采集卡、采集端口接線卡、 柜體由Q235制作后噴涂處理 | 采集壓力信號，控制試驗壓力，設定保壓時間，壓降范圍，判斷合格，記錄，保存，輸出數據，顯示曲線，等功能 |
2 | 動力增壓系統 | SHINEEAST牌氣驅氣體增壓泵 | GPV05氣體增壓泵2臺 |
3 | 測量采集系統 | 壓力傳感器，數據采集卡.
| 將壓力值轉為電流輸出，保證平滑曲線 |
4 | 檢測采集系統 | 美國NI數據采集控制軟件Labview及高頻率采集辦卡 | 采集壓力，并能實時顯示壓力曲線 |
5 | 電氣控制系統 | 配電盤，控制器，交流接觸器，電磁控制閥等 | 實現自動電路控制，控制系統啟停 |
三、主要技術性能指標：
名 稱 | 項目及組成 | 功能參數 | |||
設備外形 規格尺寸 | 設備結構 | 一體式 | |||
操作臺尺寸 | 約長*寬*高 | ||||
設備額定壓力 | 5MPA | ||||
使用壓力 | 0-3MPA(壓力可調） | ||||
被測對象 | 卡箍氣管 | ||||
測試件規格 | 長1000*寬1000*寬1000 | ||||
測試件容積 | 較大500L | ||||
試驗工位 | 1工位 | ||||
試驗介質 | 壓縮勇氣 | ||||
介質溫度 | 常溫 | ||||
環境溫度 | 常溫 | ||||
設備控制精度 | +-2% | ||||
測量壓力精度 | +—0.5% | ||||
箱體主材 | Q235碳鋼噴塑 | ||||
試壓介質系統 |
試壓系統 | 用戶供氣氣源 | 1-8公斤 | ||
壓力精度等級 | 0.5%FS | ||||
時間 | 0-9999S | ||||
壓力采集記錄 | Labview測控軟件實時采集 | ||||
增壓方式 | GPV05空氣增壓泵 360L/min | ||||
介質系統 | 試驗介質 | 水或冷卻液 | |||
計 算 機 控 制 系 統 | 上位機 | 聯想主機+戴爾顯示器 | |||
下位機 | NI采集卡 | ||||
測控軟件 | 美國Labview 測控軟件 | ||||
控制方式 | 計算機閉環PID控制 | ||||
報告形式 | Microsoft Office-Excle | ||||
其他 | 采集數據壓力曲線報表 | ||||
其
他 | 供電要求 | AC220 50HZ | |||
供氣要求 | 干凈、干燥壓縮空氣； | ||||
安裝要求 | 安裝地基平穩、堅固、通風、散音效果好 | ||||
噪音 | 一米外小于65DB | ||||
四、耐壓試驗設備功能特點：
主要元器件采用我公司自主生產的成熟產品
管路系統采用非焊接式連接
測試流體系統和驅動流體系統分離、方便試驗溫 度控制和測試介質多樣化
控制方式、計算機控制
采用高速采樣卡采樣試驗數據 （計算機控制）
軟件采用力控組態軟件或LABVIEW編寫 （計算機控制）害。
LABVIEW軟件
本系統軟件的運行環境為Windows XP平臺，采用美國國家儀器公司（NI）的LABVIEW編輯軟件進行編輯。LABVIEW是工業上廣泛使用的圖形化編程語。可實時顯示各路壓力信號，可以將壓力信號繪制成曲線圖表直觀的顯示壓力的變化趨勢，進行數據分析。
LABVIEW軟件采用工程模塊分析方式和面向?qū)ο蟮木幊谭椒?，具有很好的系統穩定性，Windows 兼容性和很強的可修改維護性。人機界面具有一目了然、操作方便的優點，但方便簡單的操作并不影響軟件本身強大的功能實現。采集存儲和實時顯示模塊融合了多年的工控軟件開發經驗和目前國際流行的數據處理算法，具有實時、可靠、高速等特點?？筛鶕?jù)客戶的需要增加特殊功能和報表格式。
本軟件實現的功能
1、系統軟件的開發使試壓監控及數據采集等全面實現自動控制的功能，更方便了試壓信息的處理和管理、試壓報告生成及打印輸出等。
2、自動采集、顯示、記錄和分析試壓數據；
3、 數據可由數據庫長期保存；
4、數據庫管理，可以方便地查詢或調出以前的數據；
6、 軟件具備報警、控制、讀數、曲線及其顏色等各種設置；曲線美觀，可以方便地縮放，鼠標在曲線上可以即指即得試壓數據。
